耐火粉料對耐火澆注料性能的影響
瀏覽：835 發(fā)布日期：2020-01-10 15:43
? ? ? ?在耐火澆注料中一般均摻加適宜的耐火粉料，其作用為：減少水泥用量，能降低成本且提高使用溫度；耐火粉料能起到瘠化作用，高溫下又能參加與反應(yīng)而形成耐高溫礦物，提高耐火性能；耐火氧化物超微粉的摻加，能降低水用量，高溫下形成耐高溫礦物或增強(qiáng)燒結(jié)性，故能提高澆注料的性能。耐火粉料的品種、細(xì)度及其用量，是影響澆注料性能的重要因素。
? ? ? ?耐火粉料細(xì)度直接影響耐火澆注料的強(qiáng)度、體積密度和顯氣孔率等性能。一般來說，耐火粉料越細(xì)，耐火澆注料性能越好；當(dāng)采用超微粉代替部分耐火粉料時，其體積密度增加，顯氣孔率降低，強(qiáng)度顯著提高。

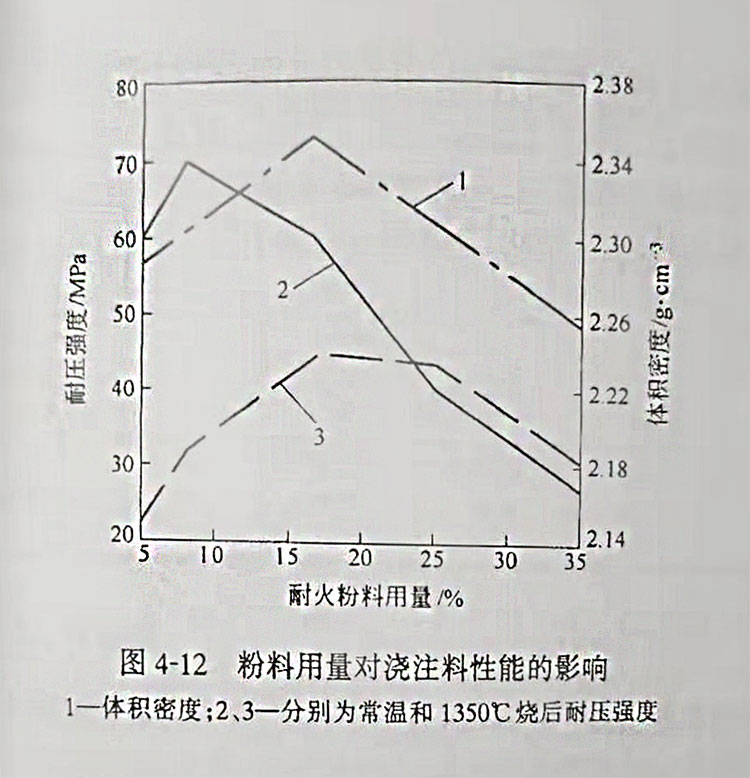

? ? ? 上圖為粉料用量對澆注料性能的影響。耐火澆注料的水泥用量為14%，從圖中可看出，耐火粉料用量有個最佳值，即15%-18%時，體積密度比較大，常溫和1350℃燒后耐壓強(qiáng)度較好。當(dāng)耐火粉料用量少時，與水泥的合量不足以包裹住耐火骨料，致使組織結(jié)構(gòu)不緊密，所以性能降低。當(dāng)耐火粉料用量多時，與水泥的合量包裹骨料有余，致使水用量增多，高溫?zé)Y(jié)收縮大，故性能也降低。
