高鋁水泥用量對(duì)耐火澆注料性能的影響
瀏覽：801 發(fā)布日期：2020-01-10 15:40
? ? ?? ?高鋁水泥在澆注料是結(jié)合劑的作用，是耐火澆注料的重要組成部分之一，是決定強(qiáng)度的重要材料，也影響其他性能。水泥種類(lèi)及其用量的不同，對(duì)性能的影響也有差別。

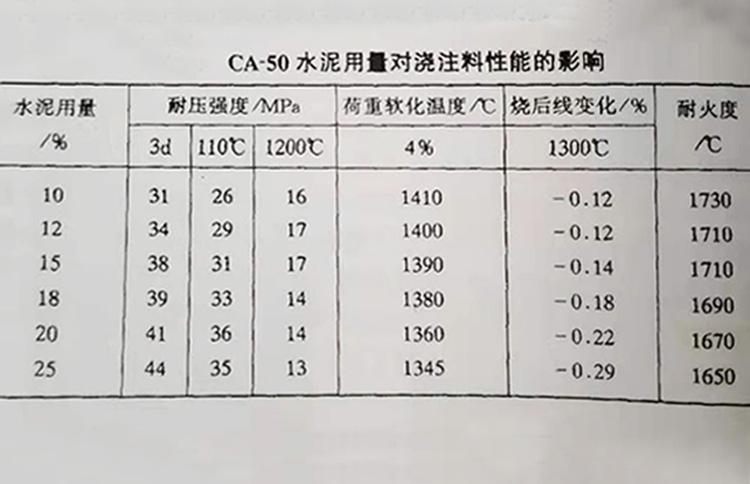

? ? ? CA-50水泥的用量對(duì)高鋁質(zhì)耐火澆注料性能的影響可見(jiàn)如下實(shí)驗(yàn)結(jié)果：
? ? ? ?耐火骨料和粉料均為二級(jí)礬土熟料，其骨料與粉料和水泥之比為70:30，外加水用量為10%。從表中可以看出，隨著水泥用量的增加，常溫耐壓強(qiáng)渡提高，1200℃燒后耐壓強(qiáng)度比烘干耐壓強(qiáng)度降低40%-65%，耐火度和荷重軟化溫度不斷降低，而燒后線(xiàn)收縮也隨之增大。
? ? ? ? 這是由于CA-50水泥雜質(zhì)含量高，耐火度低，用量增加時(shí)，其澆注料加熱過(guò)程中的液相量多，致使性能下降。因此，在保證常溫強(qiáng)度的條件下，應(yīng)盡量減少CA-50水泥用量，以提高耐火澆注料的高溫性能。當(dāng)減少水泥用量后，應(yīng)適當(dāng)增加耐火粉料，使水泥和粉料的合量能夠充分地包裹住耐火骨料，并使耐火澆注料能夠獲得最大的密實(shí)度。常用水泥用量為10%-15%。
