? ? ? 鋁酸鹽水泥結合耐火澆注料的一般配比為：耐火骨料62%-76%、耐火粉料17%-28%、水泥10%-24%、水7%-14%、外加劑適量。這也是耐火澆注料的通用配比，在滿足施工和使用要求的前提下，應盡量減少水泥和水的用量。該類澆注料按骨料品種分的類別較多，對性能的影響也有諸多因素。
一、水泥用量
? ? ? ?水泥是耐火澆注料的重要組成部分之一，是決定材料強度的重要材料，也影響其他性能。水泥品種及其用量不同，對性能的影響也有差別。隨著水泥用量的增加，常溫耐壓強度提高，稍后耐壓強度和高溫耐壓強度降低，且燒后線變化由膨脹轉為收縮。因此，在保證常溫強度滿足要求的情況下，應盡量減少高鋁水泥用量，以提高耐火澆注料的高溫性能。但在減少水泥用量的同時，要適當增加耐火粉料，使粉料和水泥的混合料能夠充分包裹耐火骨料。
二、水用量
? ? ? ?在配置鋁酸鹽水泥結合耐火澆注料時，水用量十分重要。當水用量過多時，加熱后水分溢出，孔隙增多、結構疏松，導致整體性能下降。因此，在保證施工的條件下，應盡量減少加水量。在不加減水劑的前提下，鋁酸鹽水泥結合澆注料的適宜水量為10%-13%。
三、耐火粉料用量
? ? ? 耐火粉料的品種、細度及其用量是影響澆注料性能的重要因素。粉料的細度直接影響澆注料的強度、體積密度和顯氣孔率等，耐火粉料越細，澆注料性能越好。當粉料用量少時，與水泥的混料不能完全包裹骨料，致使結構不緊密；當粉料用量過多時，與水泥的混料包裹骨料有明顯余量，致使用水量增加，高溫燒結收縮大。
四、耐火骨料用量

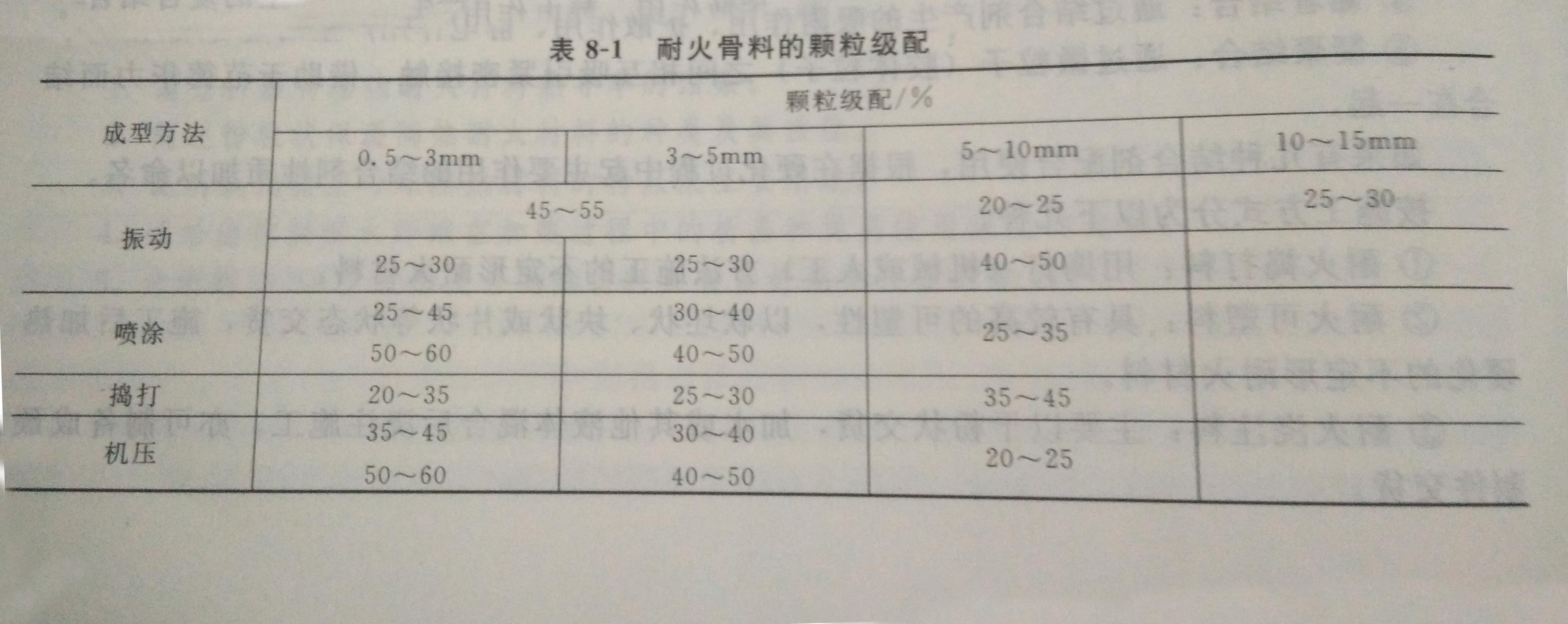

? ? ? ?骨料的品種、品級、顆粒極配是影響澆注料性能的主要性能，在澆注料中起到骨架作用，骨料分粗骨料與細骨料，骨料的顆粒極配十分重要，其最理想的顆粒級配是粗骨料所造成的空隙被細骨料填充，二者間的空隙又被粉料所填充，無不足也無剩余。耐火骨料的顆粒級配見下表：
