? ? ?? ?在不定型耐火材料應用中，有了優良的材料，還需要對施工襯體有合理的設計，才能有利于施工和后期使用，進而提高窯爐熱工設備的壽命。
? ? ? ?在現代窯爐設計中，精心選擇襯體材料、合理設計襯體構造和恰當確定施工方法，是十分重要的，也是相輔相成的。
? ? ? ?現偉達耐材小編對使用耐火噴涂料施工的襯體設計來說一下自己的看法，有不恰當或需完善之處，請大家糾正與補充。
? ? ? ?耐火噴涂料襯體主要介紹帶有金屬錨固件的，如鋼制煙囪、石油管式加熱爐和催化裂化裝置等。該類設備也有用手工涂抹施工的。

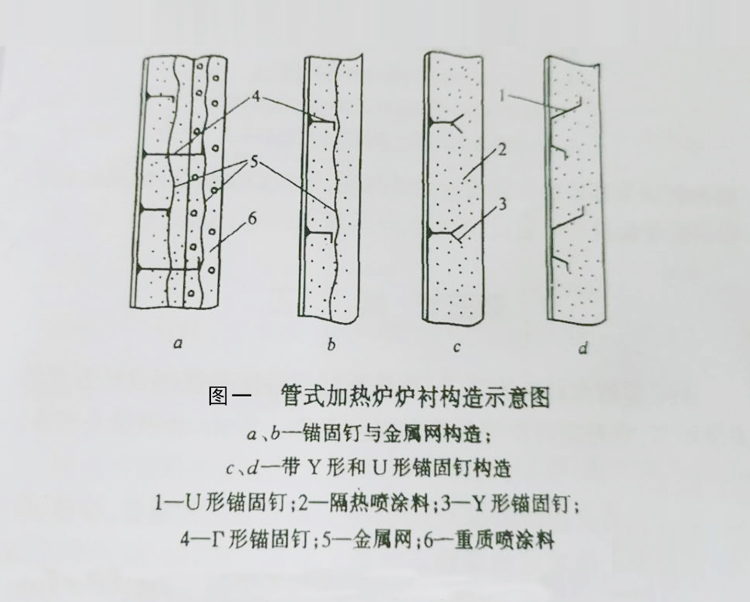

? ? ? ?圖1為管式加熱爐爐襯構造示意圖，a為錨固件與雙層金屬網組成錨固系統，并用輕、重質料噴涂；b為一層金屬網用錨固釘固定，與c和d一樣，均用隔熱噴涂料施工。
? ? ? ?在一般情況下，金屬錨固件的間距為150mm-250mm，爐襯工作面離錨固釘頂端的間距，一般為40-150mm，具體尺寸視爐子使用溫度和襯體厚度而定。

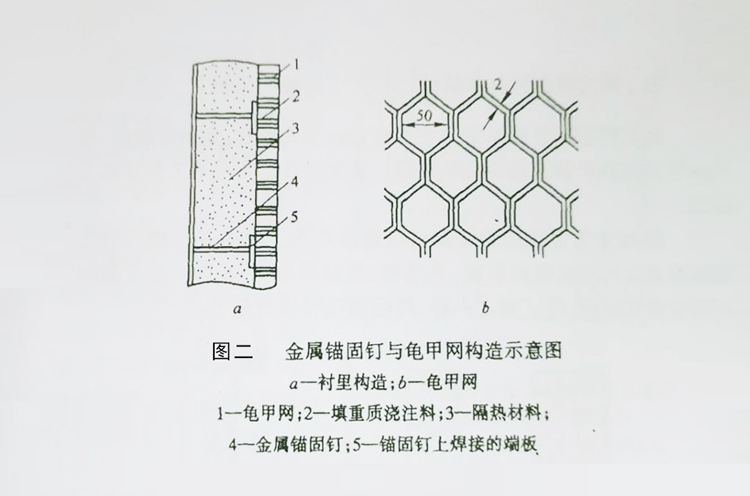

? ? ? ?圖2為金屬錨固釘與龜甲網構造示意圖。該構造在催化裂化裝置等熱工設備上，得到了應用。其龜甲網采用2mm厚的耐熱鋼制作，網孔對邊距離為50mm，網高20mm，固定在錨固釘上，而錨固釘焊接在爐殼鋼板上，其間距為200-300mm。
? ? ? 在窯爐及熱工設備的設計中，是比較復雜的?，F(xiàn)僅闡述了爐墻和爐頂?shù)炔课坏挠嘘P(guān)構造設計問題，諸如燒嘴備注、爐底和水冷管包扎等部位的構造設計，可按照其基本原則予以解決。
